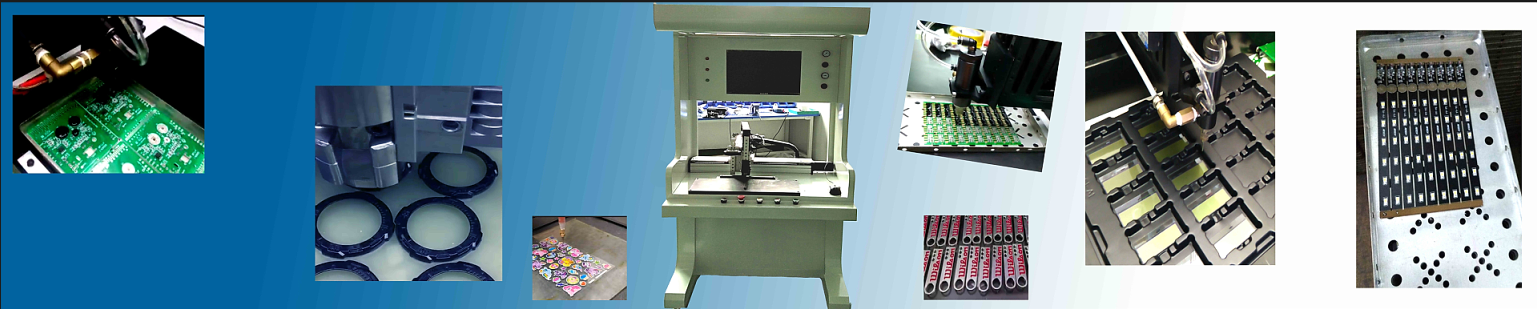

型号：ZQ-CCD431A
名称：落地式视觉点胶机
设备描述：本设备为落地式点胶机，采取PC+运动控制卡+视觉相机来控制三轴（X Y ZU）传动机构动作，自动获取产品位置然后实施高精密点/涂胶作业。
设备特点：
1.设备采用先进的激光切割、数控折弯、等离子焊接、喷塑烤漆工艺制作，美观新颖、刚性稳定，符合人体工学结构设计；
2.设备采取全电脑数字化系统控制，配有大屏幕LED显示屏，智能相机和成熟的专用控制软件，稳定可靠；
3.程序控制通俗易懂，无需复杂繁琐的工装夹具，产品在智能相机拍摄区域，自动纠正示教特征，自动寻找位置后实施高速精密喷射/点胶作业；
4.适用通用性强，更换产品只需将程序单独保存和调用便可，大大节省调机时间；
5.设备预留全自动生产线接口，可和客户大型智能整厂自动化设备对接，可实现机器无人化作业；
6.可依据客户做定制化软硬件设计，如在线或跟随点胶应用，条码管理系统、ERP数据对接系统、胶量称重功能、激光自动测高跟随功能、红外矫正功能等；
7.设备应用行业广泛，目前已成熟应用于半导体COB封装、手机屏幕和摄像头喷/点胶、玩具、标示标牌、钟表、汽车电子等。
优点： 省成本：一人就可作业操作，节省人工；高效率：设备可24小时作业，换线换产品只需调用已有加工文件便可，极大提高生产效率和待机时间；
更轻松：单台设备所需工人1人，只需完成上下料作业；一人可看多台机；
可靠性：配置高端，关键部位选用进口或大品牌部件，可24小时不间断作业；
通用性：通过简单编程即可投入生产；
形象佳：智能自动化设备令企业生产景象一新，树立企业高科技形象；
高性价比：机器性价比高，半年或一年以内就可回收成本；
简便性：操作简便，工人简单培训可立即上手生产。
| 技术参数 | ||
| 项目 | 落地式智能自动视觉点胶机 | |
| 视觉 | 智能CCD+高清镜头+LED光源（特殊应用可选配更高端的进口部件） | |
| 可配置各种供胶系统 | 10/30/50针筒供胶、330ML/2600ML/1加仑/5加仑等压力桶供胶压力桶储胶作业，各种高低端精密喷射阀（最小点胶直径示喷射阀和针头型号而定）; | |
| 适应胶水种类 | SMT红胶、UV胶、热熔胶、硅胶、环氧树脂的非接触式点胶，AB结构胶、快干胶、硅胶、黄胶等; | |
| 工作电源 | AC220V 50HZ 800W | |
| 工作气压 | 5.5±0.5kg/cm2 | |
| 点胶轨迹 | 具有点、线、平面弧、整圆，不规则曲线、多轴联动插补轨迹的涂覆、点胶、油墨喷射等 | |
| 点胶阀/枪数量 | 1-4支（具体视应用或客户要求配置） | |
| 重复定位精度 | ±0.002mm/axis | |
| 运行速度 | 0.01-1000mm/sec | |
| 操作模式 | PC+运动控制卡+智能高清相机，WINDOWS 7 中文操作界面 | |
| 驱动方式 | 低压精密伺服电机安全可靠（闭环步进电机、步进电机可选） | |
| 运动模组 | 精密丝杆+直线滑块或模组 | |
| 存储容量 | 依据电脑容量， | |
| 供料方式 | 人工，（机器人/手、自动化线可选） | |
| 特殊应用适用喷射阀 | 自带，供应商默认。（依据产品工艺选配，可客户指定） | |
| 有效行程 | 50mm-上限 可依产品或客户定制，有效价格行程标配X350 Y250 Z50 | |
| 外形尺寸 | 900（L）*800（W）*1800（H）mm(可依产品订制) | |
| 整机重量 | 150kg | |
